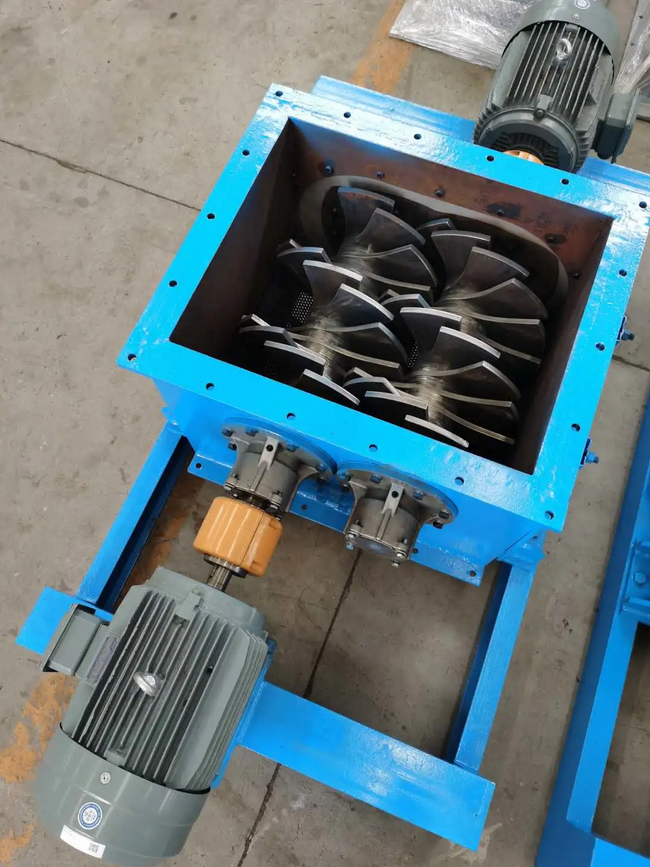

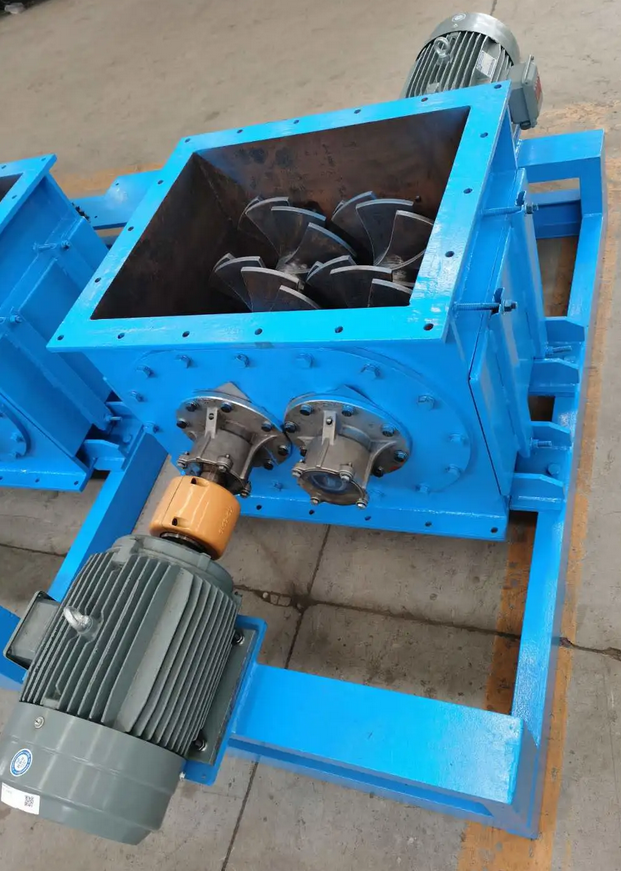

雙齒輥破碎機又稱為2PGC破碎機，屬雙輥機類型，輥面形狀可分為粗細齒輥，可按照物料需要的尺寸進行調節式生產，適于脆性和松軟物料的。雙齒輥破碎機適用于燒結礦、煤炭、水泥、硅酸鹽、玻璃、陶瓷等行業，適于中等硬度以下脆性物料的破碎，主要用于礦石的中細碎作業。

2、工作原理

 齒輥破碎機是一種對輥破碎機，破碎輥表面交錯排列凸起的齒，兩輥相向轉動，將塊料破碎。齒輥破碎機是與燒結機配套使用的重要破碎設備，適用于冶金行業的冶煉廠、鋼廠燒結工段冷、熱燒結塊的破碎。該設備的工作狀況和破碎效率直接影響合格燒結塊的產量和整個燒結工段生產的作業率。

 兩個破碎輥在傳動裝置的驅動下相向轉動，固定輥1支承在固定軸承上。移動輥3支承在移動軸承4上，安全裝置5（彈簧保護裝置）頂住活動軸承，并用定位墊塊6調節兩輥的間隙，其最小距離也稱排料口寬度，用以控制破碎塊產品粒度。物料自?xún)奢伾戏郊尤?，在輥攝子與物料間摩擦力作用下，物料被帶入兩輥之間，受擠壓破碎后，自下部排出。兩個破碎輥在傳動裝置的驅動下相向轉動，固定輥1支承在固定軸承2上。移動輥3支承在移動軸承4上，安全裝置5（彈簧保護裝置）頂住活動軸承，并用定位墊塊6調節兩棍的間隙，其最小距離也稱排料口寬度，用以控制破碎塊產品粒度。 物料自?xún)奢伾戏郊尤?，在輥子與物料間摩擦力作用下，物料被帶入兩輥之間，受擠壓破碎后，自下部排出。破辟后的粒度一般控制為80~120mm。

與現有的其他破碎機相比，雙齒輥破碎機在結構和性能上具有明顯的優越性。主要是總體結構簡單，結構緊湊重力輕o雙齒輥破碎機的電動機與主機可以采用并列布置,所以減小了占地面積，同時用戶可以根據設備布置的需要，電動機可左右安裝。全部齒輪傳動可以合裝-箱，整機結構緊湊。所以體積小重力輕，-般上齒輥破碎機的重力僅是生產能力相同的。其他型的破碎機的一半左右。傳動系統簡單，調整方便，可以保護完善。歸納起來可以總結為以下幾點:
